導軌開關電源因重量輕、功率因素很大等優勢，在通訊、操縱、電子計算機等行業運用普遍。但因?yàn)闀斐筛蓴_信號，其進一步的運用遭受一定水平上的限定。文中將解析導軌開關電源干擾信號的各種各樣造成原理，并在其基本之中，明確提出導軌開關電源的電磁兼容測試設計方案方式。

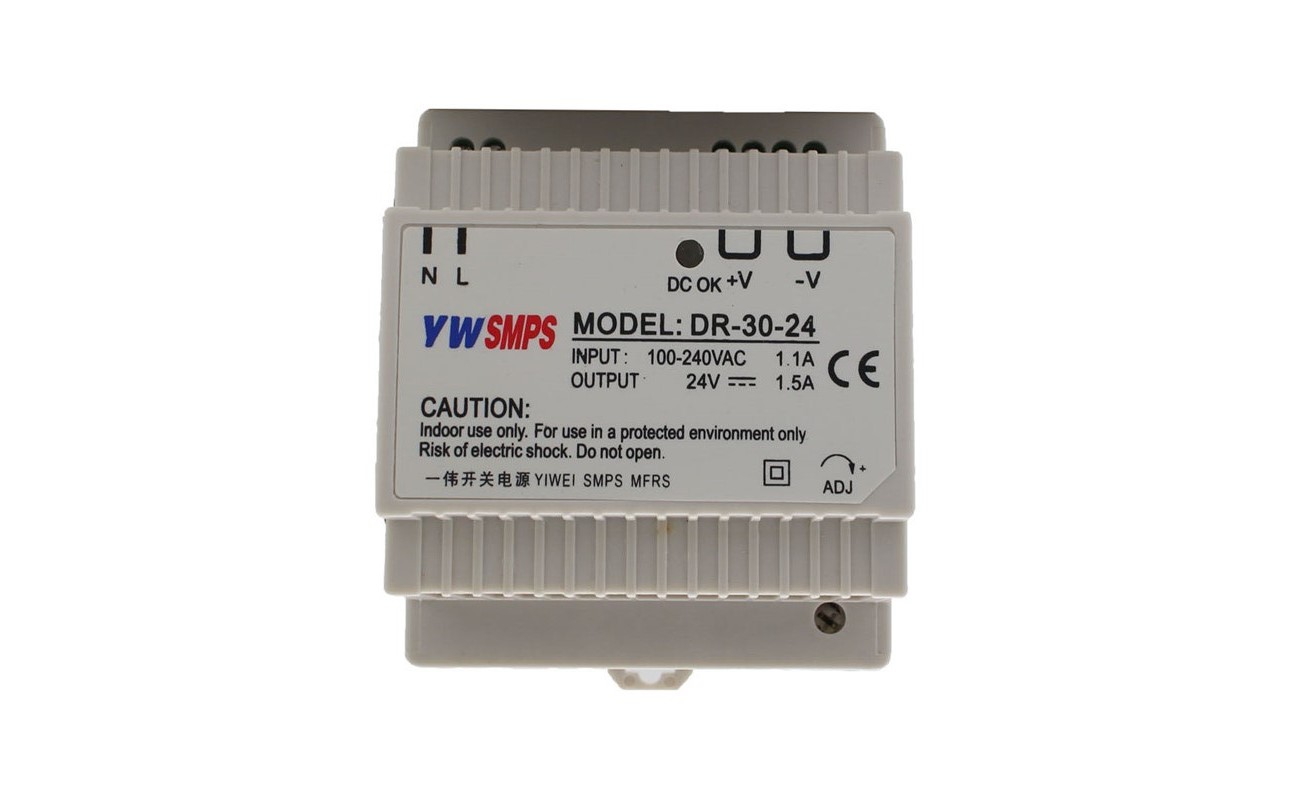

導軌開關電源的構造如圖所示1圖示。最先將直流溝通交流整流器為直流電，再逆變電源為高頻率，最終再經過整流器濾波電路輸出，獲得平穩的交流電壓。電路原理及合理布局不科學、現代控制理論、接地裝置欠佳等都是產生內部干擾信號。另外，變電器的漏感和輸出二極管的反向恢復電流量導致的尖峰，都是潛在性的強干擾信號。

1內部干擾信號

●電路

電路關鍵由電源開關管和高頻變壓器構成。電源開關管以及散熱器與機殼和開關電源內部的導線間存有接觸電阻，它造成的du/dt具備較大幅的單脈沖，頻段較寬且脈沖電流豐富多彩。電源開關管負荷為高頻變壓器初級線圈，是感性負載。當原先通斷的電源開關管關閉時，高頻變壓器的漏感造成了反電勢差E=-Ldi/dt，其值與集電結的電流量變化率正比，與漏感正比，迭加進關閉工作電壓上，產生關閉工作電壓尖峰，進而產生傳輸影響。

●逆變電路的整流二極管

輸出整流二極管截至?xí)r會一個反方向電流量，其修復到零點的時間與結電容等要素相關。它會在變電器漏感和別的遍布主要參數的危害下造成挺大的電流量轉變di/dt，造成極強的高頻率影響，頻率達到幾十兆赫茲。

●雜散主要參數

因?yàn)楣ぷ髦性谳^高頻，導軌開關電源中的高頻電子器件特點會產生變化，從而造成噪音。在高頻率時，雜散主要參數對藕合安全通道的特點危害挺大，而接觸電阻變成干擾信號的安全通道。

2外界干擾信號

外界干擾信號能夠分成開關電源影響和雷擊影響，而導軌開關電源影響以“共模”和“差模”方法存有。另外，因?yàn)闇贤ń涣麟娏W(wǎng)立即連在整流橋和濾波電路上，在一個半周期時間內，只能鍵入工作電壓的最高值時間才有鍵入電流量，造成開關電源的鍵入功率因素很低(大概為0.6)。并且，該電流量帶有很多電流量脈沖電流份量，會對電力網造成脈沖電流“環境污染”。
