在鋰離子電池材料中，負(fù)極材料屬于重要的組成部分，能夠?qū)φw電池的性能產(chǎn)生較大影響。目前，負(fù)極材料主要被劃分為兩個類別，一種為商業(yè)化應(yīng)用的碳材料，例如天然石墨、軟碳等，另一類為正處于研發(fā)狀態(tài)，但是市場前景一片大好的非碳負(fù)極材料，例如硅基材料、合金材料、錫金材料等等。

　　1、碳負(fù)極材料：此種類型的材料無論是能量密度、循環(huán)能力，還是成本投入等方面，其都處于表現(xiàn)均衡的負(fù)極材料，同時也是促進(jìn)鋰離子電池誕生的主要材料，碳材料可以被劃分為兩大類別，即石墨化碳材料以及硬碳。其中，前者主要包括人造石墨以及天然石墨。人造石墨的形成過程為：在2500℃以上的溫度中，將軟碳材料進(jìn)行石墨化處理之后得到，MCMB屬于人造石墨中比較常用的一種，其結(jié)構(gòu)為球形，表面質(zhì)地較為光滑，直徑大約為5-40μm。由于受其表面光滑程度影響，使電極表面以及電解液之間發(fā)生反應(yīng)的幾率降低，進(jìn)而降低了不可逆容量。同時，球形結(jié)構(gòu)能夠方便鋰離子在任何方向進(jìn)行嵌入和脫出活動，對保障結(jié)構(gòu)穩(wěn)定具有較大的促進(jìn)作用。天然石墨也具有諸多優(yōu)勢，其結(jié)晶度較高、可嵌入的位置較多，并且價(jià)格較低，是較為理想的鋰離子電池材料。但其也存在一定的弊端，例如在與電解液反應(yīng)時，相容性較差，在進(jìn)行粉碎時表面存在諸多缺陷等，這都將對其充電或放電的性能產(chǎn)生較大的不利影響。

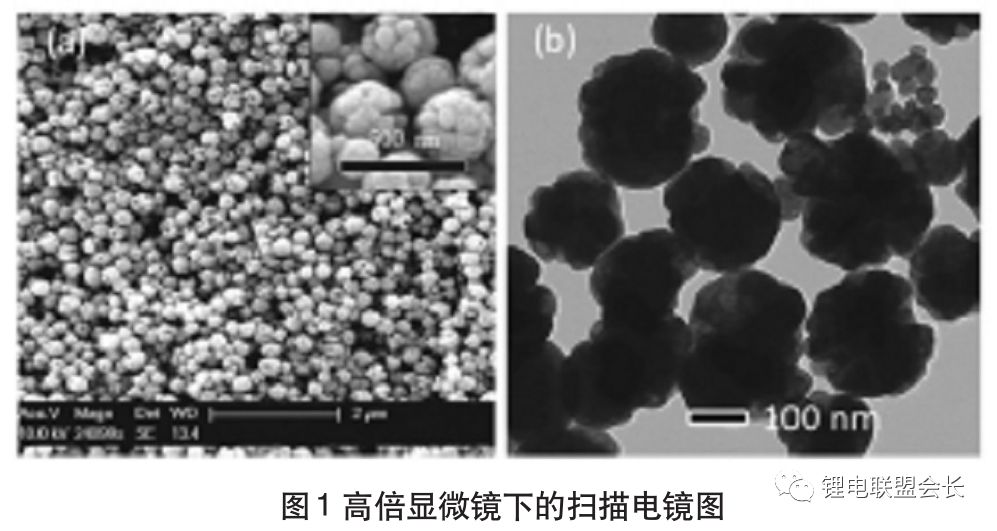

　　此外，硬碳的形成過程為：在2500℃的狀態(tài)下，難以實(shí)施石墨化的碳材料，其主要為高分子化合物的熱解碳，通過高倍顯微鏡能夠看出，其是由許多納米小球堆積而成，整體呈現(xiàn)出花團(tuán)簇狀，具體如圖1所示。在其表面具有大量納米孔的無定形區(qū)域，在容量方面遠(yuǎn)遠(yuǎn)超過石墨的標(biāo)準(zhǔn)容量，進(jìn)而對循環(huán)能力產(chǎn)生較大的不利影響。

　　2、硅負(fù)極材料：由于硅物質(zhì)的儲存量較為豐富，且價(jià)格較為低廉，因此將其作為新型負(fù)極材料應(yīng)用到鋰離子電池中十分理想。但是，由于硅屬于半導(dǎo)體，電導(dǎo)率較差，并且在嵌入的過程中將會使體積膨脹成以往的數(shù)倍，最高膨脹度能夠達(dá)到370%，這將導(dǎo)致活性硅粉化和脫落，難以與電子進(jìn)行充分的接觸，進(jìn)而使得容量迅速縮減。要想使硅在鋰離子電池材料中得到良好的應(yīng)用，使其在充電或者放電的過程中，能夠?qū)ζ潴w積進(jìn)行有效的控制，進(jìn)而使其容量和循環(huán)能力得到極大的保障，可以采用以下幾種方式來實(shí)現(xiàn)，第一，使用納米尺寸的硅。第二，將硅與非活性基體、活性基體、粘接劑相結(jié)合。第三，利用硅薄膜，其已經(jīng)被視為是下一代最為適用的商用負(fù)極材料。
